기가지니 스피커를 이용한 자작 스피커 만들기 (1)

웹을 보다 보니 기가지니 스피커에서 적출한 스피커 유닛을 이용해서 자작 스피커를 만드는 것이 있는듯 하였다.

하만카돈이라는 이름을 달고 나온 스피커로 매우 저렴한 가격으로 고음질의 스피커를 자작가능하다고 한다. - (유튜브 공돌이 파파 참고..)

예전부터 스피커 부분, 영상 부분에 많은 관심을 가지고 있기에 자작을 하고 싶은 마음만 있었지만.. 늘 문제인 가성비와 디자인 때문에 고민만 하다가 접었지만 이번에는 실행을 하기로 하였다. 모양은 투명 아크릴을 이용한 투명 스피커. 검색해보니 비슷한 상품이 있어서 비슷한 컨셉으로 진행, 주문한 부품들의 사이즈와 컨셉을 반영해서 모델링을 한 것은 아래와 같다.

부품들이 배송되어 오는 중으로 부품들이 오면 작동검증부터 진행 예정이다.

컨셉 모델링1

컨셉 모델링2

일단 부품들 부터 주문. 현재까지 주문 가격은 56,000원. 추가로 주문이 들어가야 하는것은 외장 케이스로 활용한 아크릴판. 구멍 타공비용까지 해서 약 4만원 정도. 예상된다.

1. 기가지니1 적출 스피커 - AD-45란 부품이름을 가지고 있다.

 : 기가지니2 적출 스피커를 고민했지만 패시브 방식의 라디에이어 우퍼 적용으로 기가지니1 적출 스피커로 결정.

 : 출력 20W, 4옴 / 중저음 스피커 2.75", 트위터 1.25"

 : 구매 가격 12,000원

2. 출력을 위한 앰프

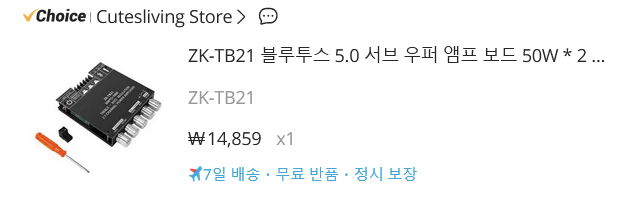

 : 블루투스를 염두해 두고 해당 기능이 있는 제품을 검색. coms에서 나온 2.1ch 앰프. - JA155가 나왔지만 가격이 4만원 이상. 알리에서 검색. 동일 기능 동일 출력 제품 검색. ZK-TB21.

 : 구매 가격 15,000원

3. 우퍼 유닛 구매.

 : 디자인으로 우퍼가 있는것이 좋아 보여서 별도로 우퍼 유닛 구매.

 : 출력 100W, 4인치 우퍼

 : 구매 가격 7,500원

 4. 기타 부자재

 : 스피커 선과, 파워 어댑터. 어댑터는 24V 5A..

 : 대략 2.2만원.
