기가지니 스피커를 이용한 자작 스피커 만들기 (3)

알리에서 주문한 블루투스 2.1ch 앰프가 드디어 배송이 왔다.

ZK-TB21.

거의 10일만에 배송온 앰프

스피커를 결선하고, 소리가 잘 나오는지 테스트를 하였다.

앰프가 잘 동작하는지, 각 스피커가 제대로 동작하는지 확인하기 위하여 결선하고 테스트를 하였다. 앰프 때문인지, 스피커 출력 때문인지 볼륨을 조금만 올려도 방에서 소리를 듣기에는 이미 충분한 볼륨으로 아마 스피커를 완성하고 나면 최저 볼륨에서 살짝만 올려서 사용할것 같다.

블루투스 앰프는 별다른 셋팅없이 전원을 연결하면 페어링 모드로 잡히고, 별다른 번거로운 작업 없이 바로 페어링 되어서 소리가 나왔다.

사용한 DC 전원은 24V 5A.

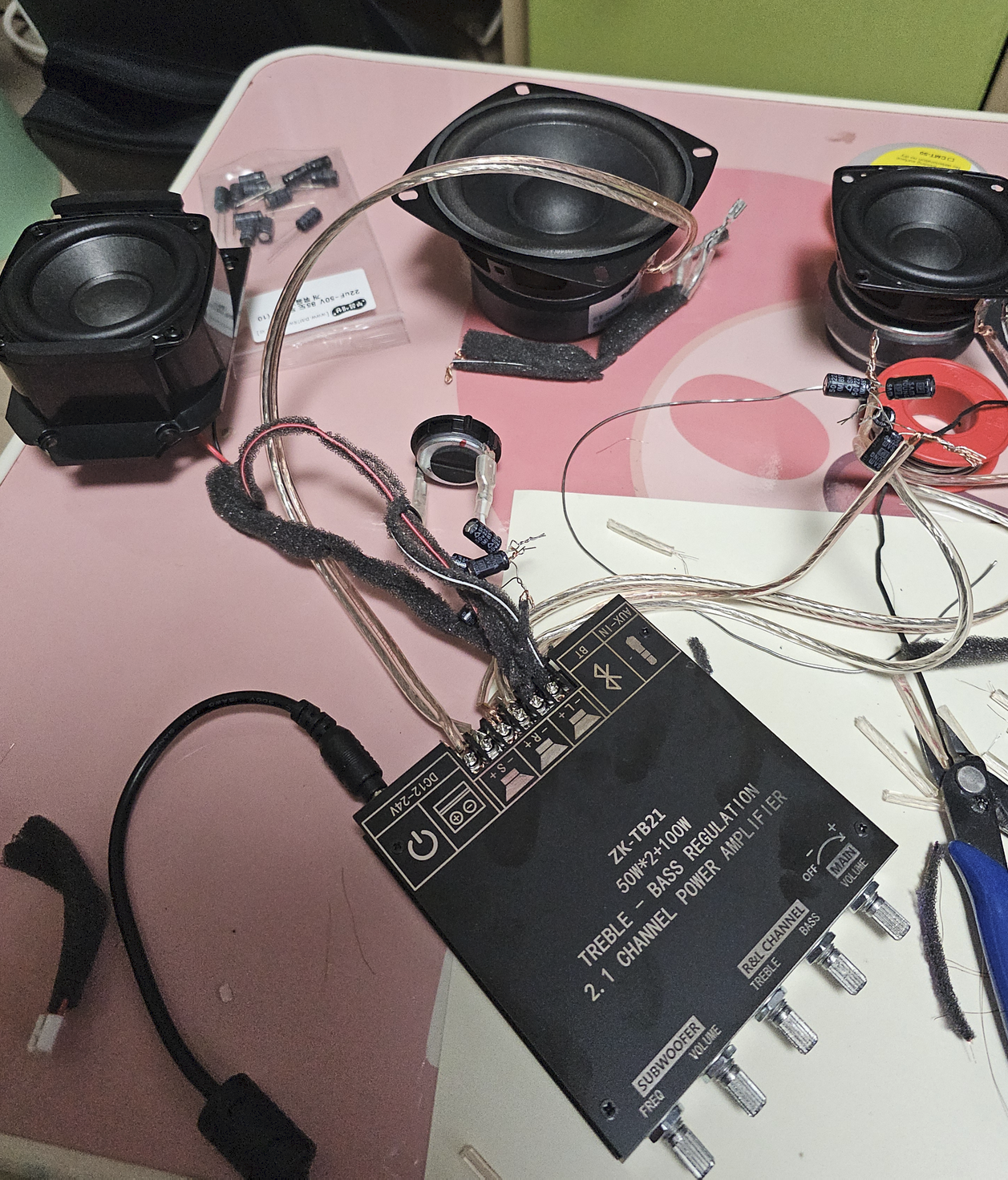

스피커 결선 확인

좌우 2WAY 스피커로 패시브크로스오버가 구성되어야 하는데, 설계하기 귀찮으니.. 구글링해서 많이 나온 콘덴서로만 구성을 하였다.

노래를 몇곡을 들어봤는데, 일단 간이로 평가한것 치고는 소리가 생각보다 좋았다. 제대로 조립하고, 각각 볼륨을 제대로 조정 하면 듣기 좋은 소리를 뽑아줄것 같다.

덤으로 부품이 모두 배송와서 실측하고 최종 수치 확인 하고 아크릴 재단을 의뢰. 부품이 늦게 배송오니, 케이스 주문까지 덩달아 늦어져버렸다.

주말이라 아마도 다음주중에 배송이 오고, 설 전에는 조립해서 청음이 가능할듯 하다.

최종 도면
